全自动电加热蒸汽锅炉是服装洗涤行业、食品加工行业以及实验室理想的蒸汽汽源。本产品具有结构紧凑、体积小、使用方便等特点，他适用于*切需要低压力蒸汽需用量不大的单位。
一 、锅炉主要技术参数：
● 额定蒸发量： 3t/h
● 额定工作压力： 1.25MPa
● 额定蒸汽温度： 194℃
● 热效率： 97%
● 控制方式： PLC全自动
● 锅炉水容积： 3450kg
● 锅炉水压试验压力：1.65MPa
● 钢材耗量： 3676kg
● 输入电功率： 2160kw
● 给水温度： 20℃
● 锅炉工作电源： 380V±10%50Hz
二、相关国家和行业标准：
● GB/T16508.1～16508.8-2013 《锅壳锅炉》
● NB/T47034-2013 《工业锅炉技术条件》
● TSG G0001-2012 《锅炉安全技术监察规程》
● JB/T10393-2002 《电加热锅炉技术条件》
● GB/T1576-2008 《工业锅炉水质》
●TSG G0002-2010 《锅炉节能技术监督管理规程》
三、设计说明
我公司生产的WDR系列全自动电加热蒸汽锅炉，采用PLC（可编程逻辑控制器）控制，设计新颖，结构紧凑，通过全新的电热元件排列组合加热方式，实现了能量*效转换和存储，是真正的绿色环保节能产品。
WDR系列全自动电加热蒸汽锅炉为卧式快装结构，锅壳筒体及封头采用*质碳素钢，该系列产品有以下特点：
1.卧式快装，电热管左、右布置，结构*进合理。且汽、水空间大，电热管所产生的热量能及时传导，使之得到充分的冷却，从而延长其寿命，并提高锅炉的热效率；亦能**地减少饱和蒸汽的带水，提高蒸汽的品质。
2.具有超压、高低水位、缺水、过流、短路、缺相、漏电等自动报警及多重联锁保护功能，运行安全。
3.采用*质电加热元件，表面负荷低，换热效果好，使用寿命长。
4.电热元件按设置的负荷参数，依据大小自动加减，实现均衡工作。
5.PLC全自动控制：可实现自动调压，自动补水，定时自动启停，又可手动应急操作，使用方便。
6.结构紧凑，体积小，占地面积少，既可单台运行，也可多台并用。
7.技术*进，选材优良，质量，使用寿命长。

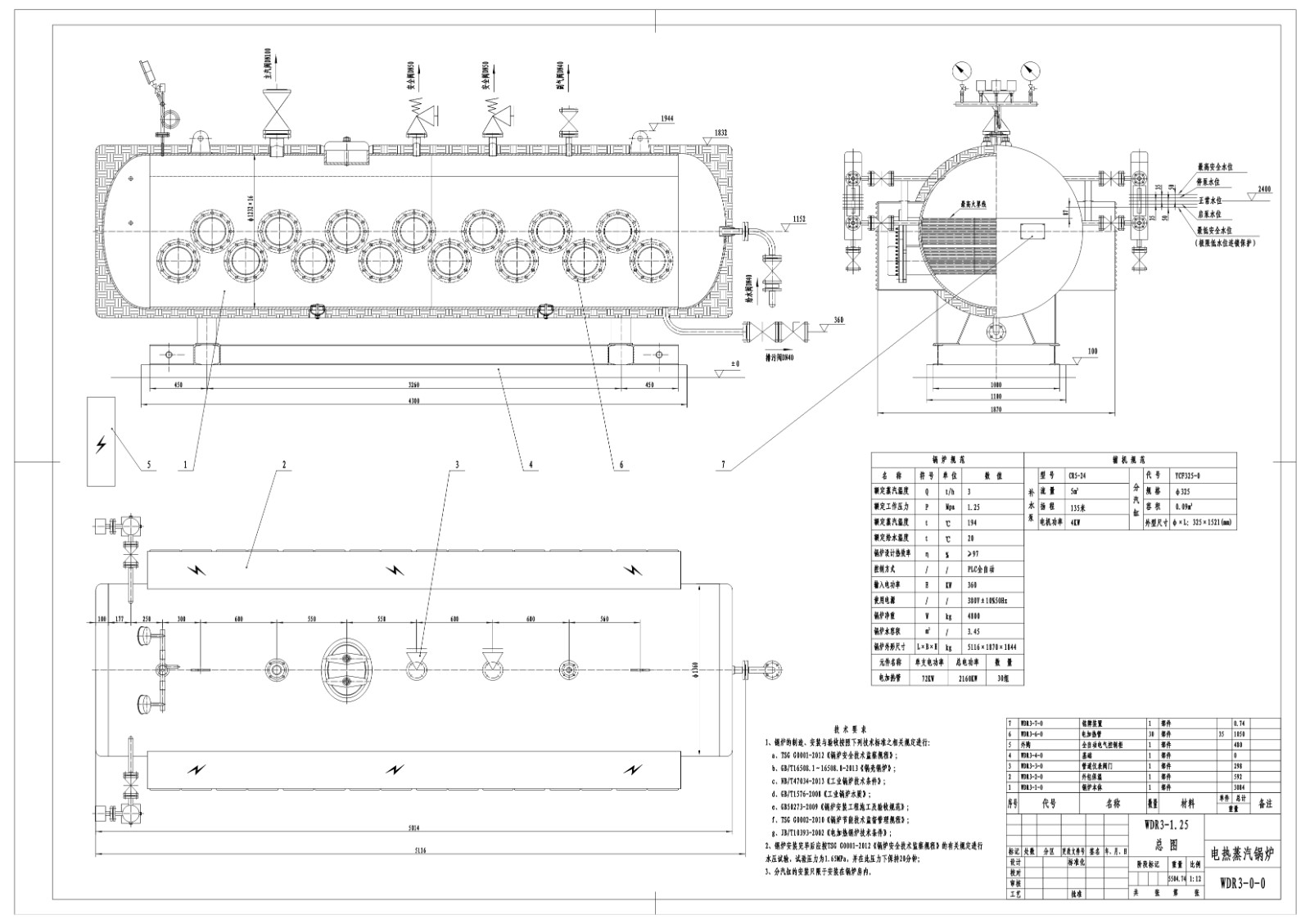

四、结构设计简介
● 水冷系统：包括锅筒及前后封头组成；给水各点温度分布平衡合理，电热元件与锅炉的使用寿命长。
● 锅筒：锅筒直径1200mm，厚度16mm，长度4160mm。材料采用Q245R。锅筒通过锅筒支座连接在底盘上。
● 电热元件均布在炉体端面的水空间，换热面均匀，热交换更迅速，更均衡。
● 电热元件的外壳采用百叶窗形式，便于电热元件接线端子的散热，延长其寿命。
● 炉体和控制部分整体化模块设计，外形灵巧美观，安装运输十分方便：根据需要，安装时炉体和控制柜可分可合，十分机动便利。全中文人机操作界面，PLC可编程控制模式，使锅炉监控智能化、简单化；电器元件为*际品牌产品，质量好，寿命长。
五、锅炉管道系统及附件：
锅炉范围内管道系统设计满足《锅炉安全技术监察规程》的要求。
锅炉附件除主汽阀、副汽阀、安全阀、排污阀、给水阀外，还有测量仪表、压力表、温度计等，测点应参照阀门仪表图和现场具体情况而定。
六、辅机配套:
辅机选型另见辅机配套清单。用户自己选配辅机时，各辅机的参数不能低于我厂辅机清单上辅机的参数。
七、控制系统
本锅炉具有高、低水位报警和低水位联锁保护、蒸汽超压报警和联锁保护功能；
考虑到用户的不同需求，锅炉的电气控制系统在满足安全使用，方便操作、方便维护的原则下，设置了基本配置型和标准配置型两种形式供用户选用。
基本配置型：基本型的动力控制为锅炉各选型辅机电机的启、停控制和连锁控制。在热工检测项目上设有：锅筒压力、给水压力、锅筒水位、水温等参数的检测显示。
控制系统中设置了低水位报警保护和蒸汽超压报警保护等报警保护装置，可**满足《锅炉安全技术监察规程》中的相关要求。
水位显示设置有：板式水位计两只和水位控制器各一只，用来**的检测和控制锅炉水位，是确*锅炉安全运行的重要安全装置。
标准配置型：标准型控制系统的配置除了包含上述基本配置型的功能之外，还参照NB/T47034-2013《工业锅炉技术条件》中的检测、监控要求进行了相关配置，使检测与监控项目更加。
通常情况下出厂配置为基本型控制系统。标准型的配置或其它其它要求的配置形式，仅在用户**提出后方才提供。
十、锅炉按照GB50273-2009《锅炉安装工程施工及验收规范》进行安装与验收。
十一、锅炉给水品质应符合GB/T1576-2008《工业锅炉水质》的有关规定。
十二、锅炉比较大运输件：
1.锅炉本体总重量约：4800 kg，
2.比较大运输尺寸（L×B×H）：5116×1870×1844。
