WNS12-1.25-Y、Q蒸汽锅炉设计说明书
一、前言：
随着国家经济的发展，为改善居住和投资环境，适应环保和节约用地要求，近年来各种形式燃油燃气锅炉的需求不断加大，以及技术和要求的不断改进，燃油燃气锅炉在结构上逐渐成熟和通用，我厂据此设计了系列化燃油气蒸汽锅炉。
二、 锅炉参数、燃料特性、水质要求
（1）锅炉参数
额定蒸发量 | 12t/h | 给水温度 | 104℃ |
额定工作压力 | 1.25MPa | 冷空气温度 | 20℃ |
蒸汽温度 | 193℃ | 设计排烟温度 | 206℃ |
（2）燃料特性（0#轻柴油）
Car=85.55%
Har=13.49%
Oar=0.66%
Nar=0.04%
Sar=0.25%
Aar=0.01%
低位热值：
=42900kJ/kg
（3）水质要求
给水 | 炉水 | ||
悬浮物 | ≤5mg/L | 总碱度 | 6～24 mmol/L |
总硬度 | ≤0.03 mmol/L | PH(25℃) | 10～12 |
PH(25℃) | ≥7 mg/L | 溶解固形物 | ＜3500mg/L |
含油量 | ≤2 mg/L | S0 | 10～30 mg/L |
溶解氧 | ≤0.1 mg/L | P0 | 10～30 mg/L |
含铁量 | ≤0.3 mg/L | 相对碱度(游离Na0H/溶解固形物) | <0.2 |

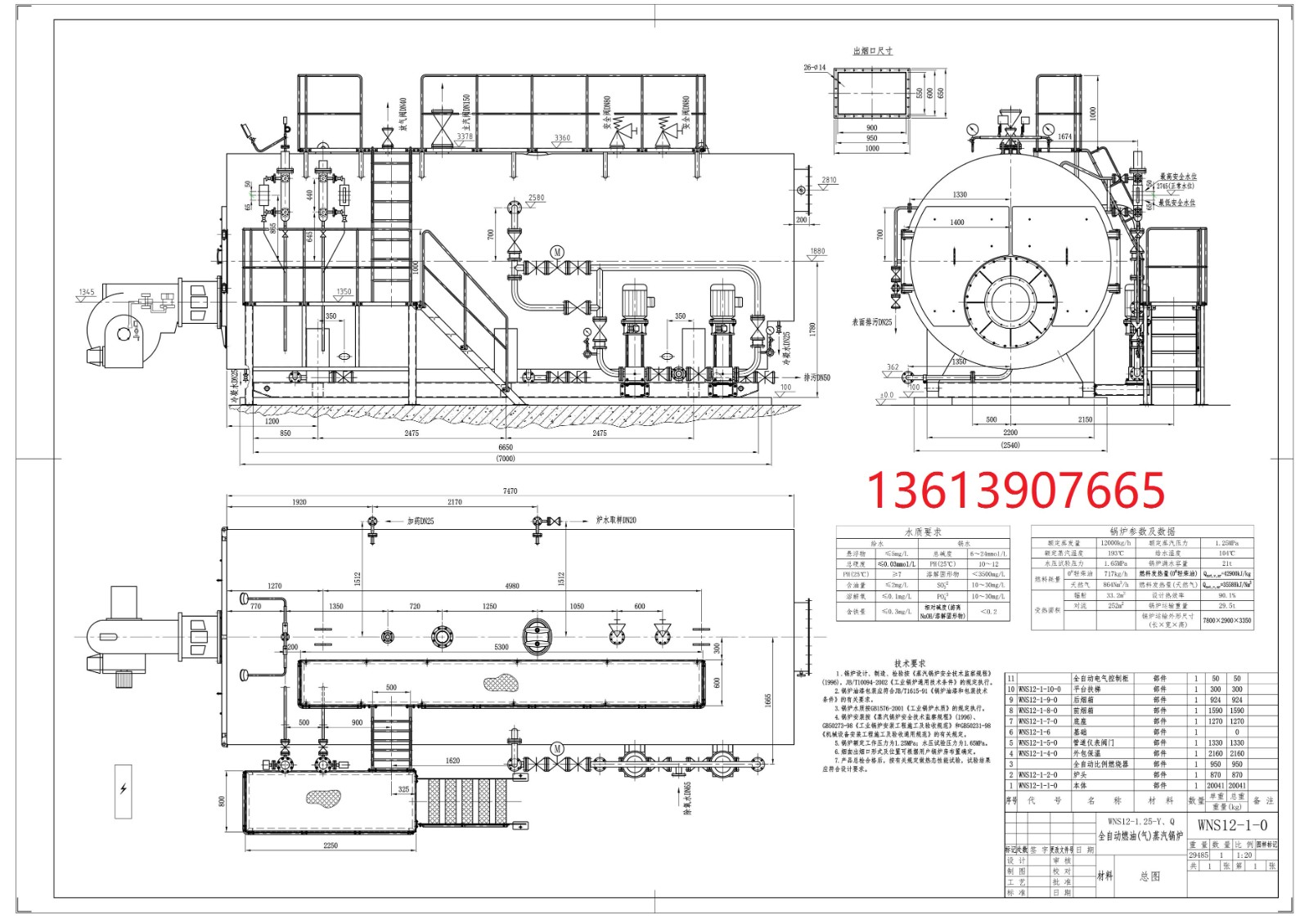

三、本体结构简介：（详见U12-1-0总图）
WNS12-1.25-Y、Q锅炉是卧式三回程式燃油燃气锅炉，本体主要受压元件有管板、炉胆、回燃室及烟管等，板材20g—GB713，管材20—GB 3087，Ø63.5×3.5，壳体内直径为Ø2600，炉胆设计中，采用Ø1300的波形炉胆，能较好的与火焰形状相适应，了燃烧充分，波形炉胆的采用降低了炉胆刚性，减小了变形应力，可制造质量。本体上300×400人孔有利于锅炉的安全运行及维修。锅炉安全控制应在符合国家有关规程规定下可由用户或合同配置。
四、热力计算汇总表：
名称 | 符号 | 单位 | 炉 膛 | 第II回程 烟管 | 第III回程 烟管 |
计算受热面积 | H | ㎡ | 32.1 | 143.7 | 108.2 |
进口烟温 | Q′ | ℃ | 1883 | 1159 | 249 |
出口烟温 | Q″ | ℃ | 1159 | 249 | 206 |
烟气流通 截面积 | FL | ㎡ | 1.09 | 0.364 | 0.236 |
烟气平均流速 | SP | m/s | 27.2 | 21.5 |
